LK9
LK9是DP HDMI VGA 3合1到HDBaseT轉換器
通過HDBaseT協議的Cat 5 / Cat 6電纜壁掛式HDMI DP VGA微型切換器

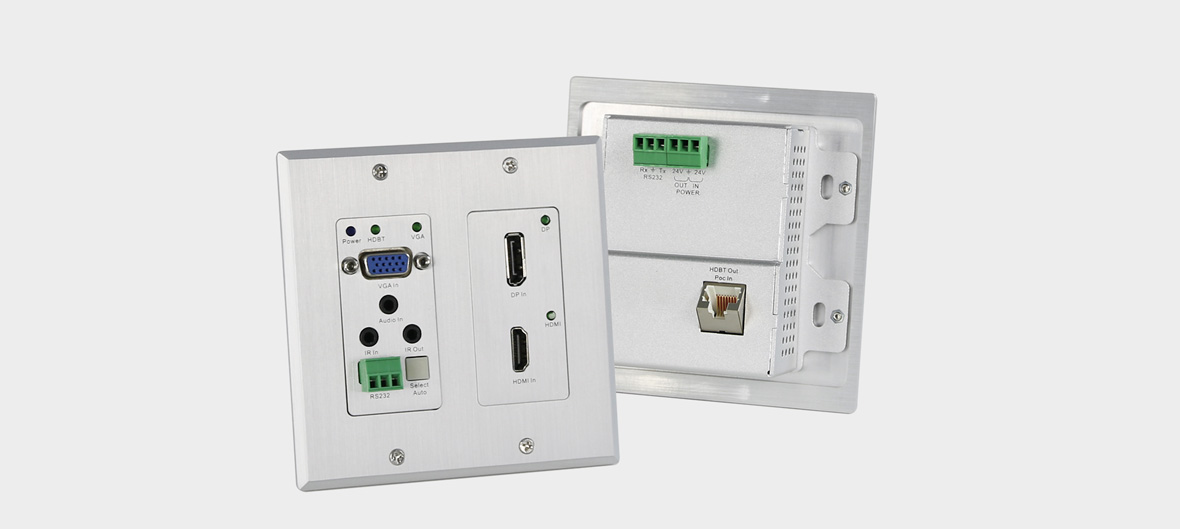

產品介紹

LK9是具有HDBaseT輸出的HDMI / DP / VGA壁板。它向上發送HDMI，音頻，雙向RS232和IR信號

單根Cat6 / 6a電纜的最大距離為230ft / 70m。它提供RS232，IR輸入和輸出，在前面板中嵌入VGA的音頻，

用戶可以使用前按鈕或RS232命令切換信號源。 LED指示燈顯示每個輸入的狀態。

?

LK9有2種工作模式：自動模式和手動模式。在自動模式下，它將自動檢測輸入并切換

自動連接到最新的連接源。在手動模式下，用戶必須切換到連接的源

手動。

前面板上有一個微型USB連接器，可用于更新固件。還提供RS232端口

在封底側。 LK9可以由本地電源供電或由遠程接收器供電的POC，

如果沒有本地電源，則有一個額外的24V電源輸出。

?
產品特性
● HDMI1.4，HDCP1.4符合

● HDBaseTTM值技術

● 使用私人擁有DDC仿真技術，提高了兼容性。

● 固件可以通過Micro-USB更新

● 支持從480P到4K @的視頻分辨率60 4：2：0，支持3D視頻。

● 使用Cat6 / 6a電纜傳輸高達131ft / 40m的4K視頻，高達230ft / 70m的1080P視頻

● 未壓縮的視頻，帶寬10.2Gbps

● 支持雙向IR和RS232控制信號

● 支持音頻嵌入和反嵌入

● 支持音頻和視頻分開傳輸，最長可達70m

● 雙向POC（電纜供電）24V，一個電源可同時為Tx和Rx供電

● 雙方都支持POC上的關閉開關

● 建議使用CAT6 / 6a / 7電纜，電纜70m電阻應小于10Ω

?

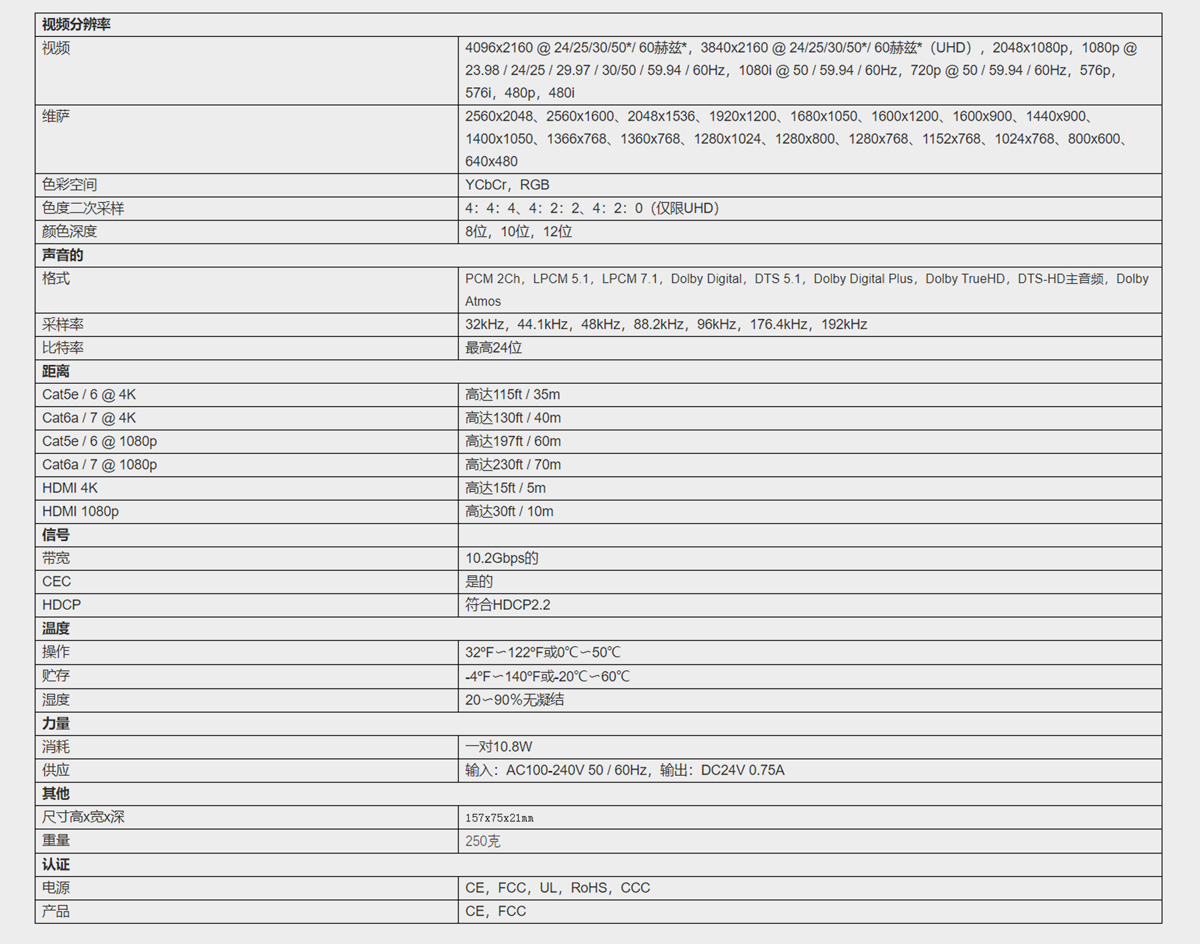

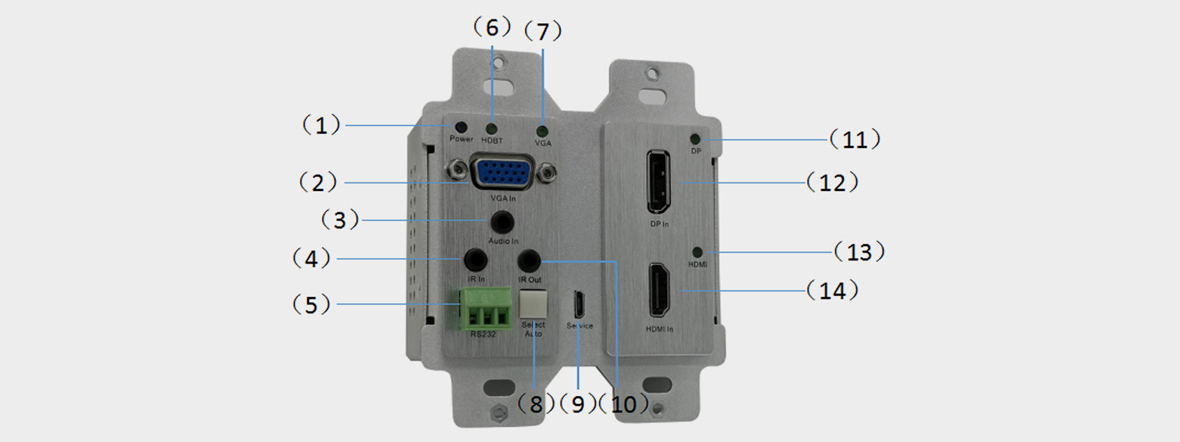

面板說明

1.電源指示燈：呈藍色穩定亮起，變送器已接通電源；無燈，發射機未通電

2. VGA IN：連接到VGA源

3.音頻輸入：連接到3.5mm模擬音頻，此音頻輸入將嵌入VGA。

4. IR IN：連接一個IR接收器，從該端口接收的IR信號將通過HDBaseT接收器發送出去

5. RS232：在此處連接串行RS232信號，此RS232數據將傳遞到HDBaseT接收器。

6. HDBaseT鏈接指示器：

a）綠色，HDBaseT端口的信號質量好；

b）呈綠色閃爍，HDBaseT端口已斷開或未傳輸信號

c）不亮，沒有從HDBaseT端口接收到信號

7. VGA指示燈：

a）穩定的綠色，已連接VGA信號源

b）不亮，沒有連接VGA信號源或VGA信號。

8.選擇按鈕：用于在不同的輸入之間切換。

9.服務：通過微型USB端口進行固件更新。

10.紅外輸出：連接一個紅外發射器，從HDBaseT接收器接收觸發的紅外信號

11. DP指示器：

a）穩定的綠色，已連接DP信號源

b）不亮，沒有連接DP信號源或DP信號。

12. DP IN：在此處連接到DP信號源。 Mac，PC，筆記本電腦。

13. HDMI指示燈：

a）穩定的綠色，已連接HDMI源

b）不亮，沒有連接HDMI源或沒有HDMI信號。

14. HDMI IN：在此處連接HDMI源。藍光播放器，電纜盒等

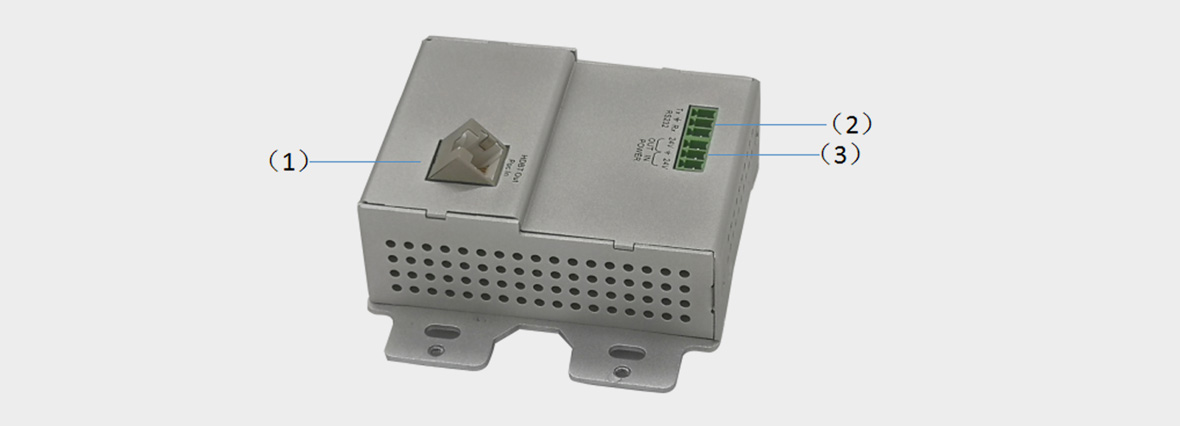

1. HDBT OUT：從此處將cat6 / 6a電纜連接到RX-DV70EA接收器，它可以接收POC電源，不提供POC電源輸出。

2. RS232：此處的RS232用于控制墻板，如開關，分辨率和圖像調整。

3.電源：此處電源輸入和輸出，中間引腳為GND，左側為24V，右側為24V。

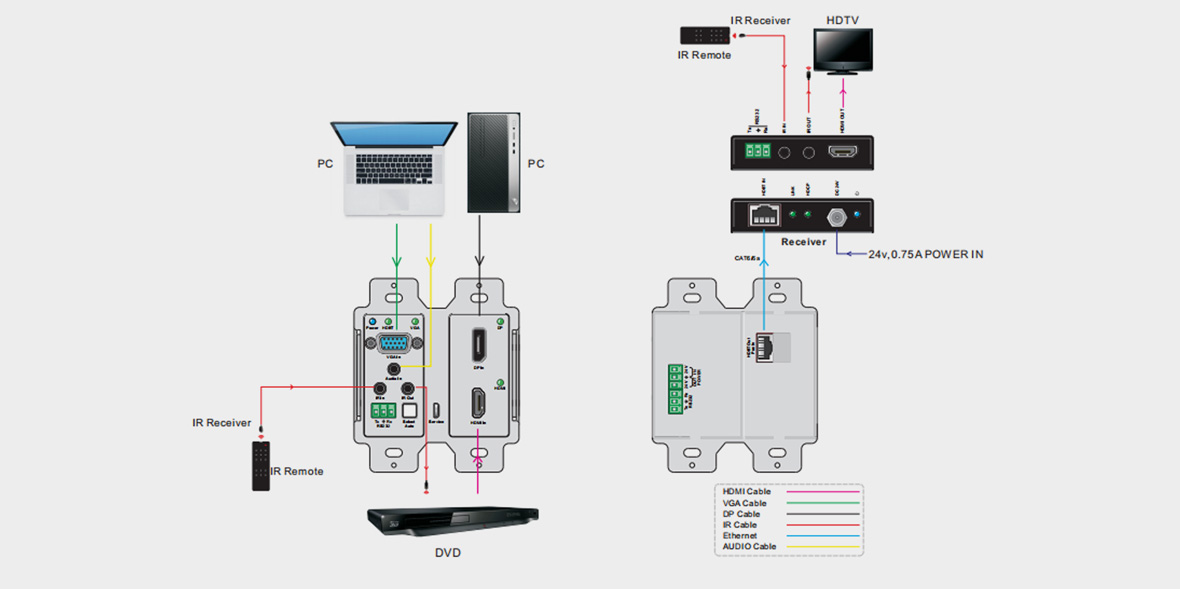

連接與安裝
注意：安裝時墻板，請勿遮蓋通風孔，這樣做可能會損壞產品和/或其周圍區域，并使保修無效。

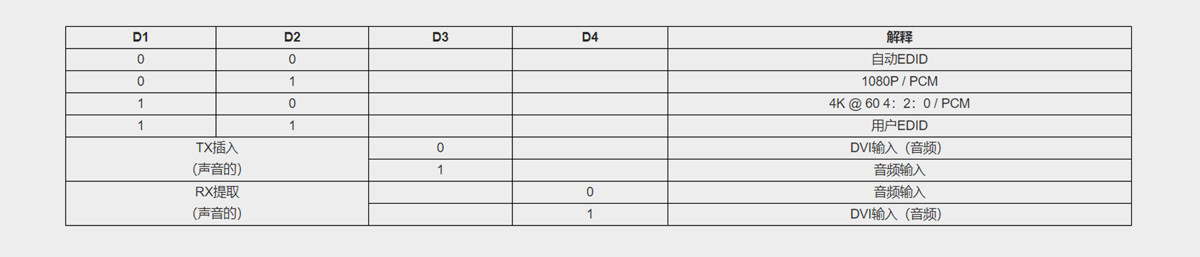

EDID和音頻選擇

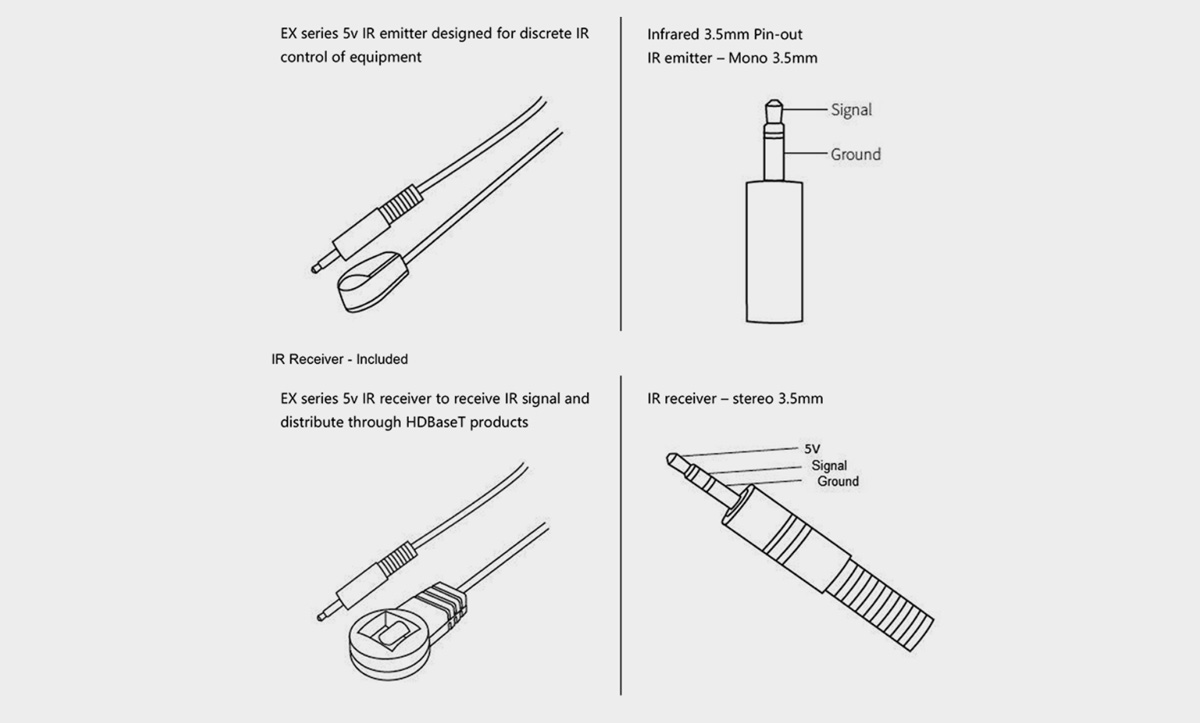

紅外（IR）分布

HDBaseT產品的EX系列包括用于控制和路由IR的多個選項

紅外發射器-包括
